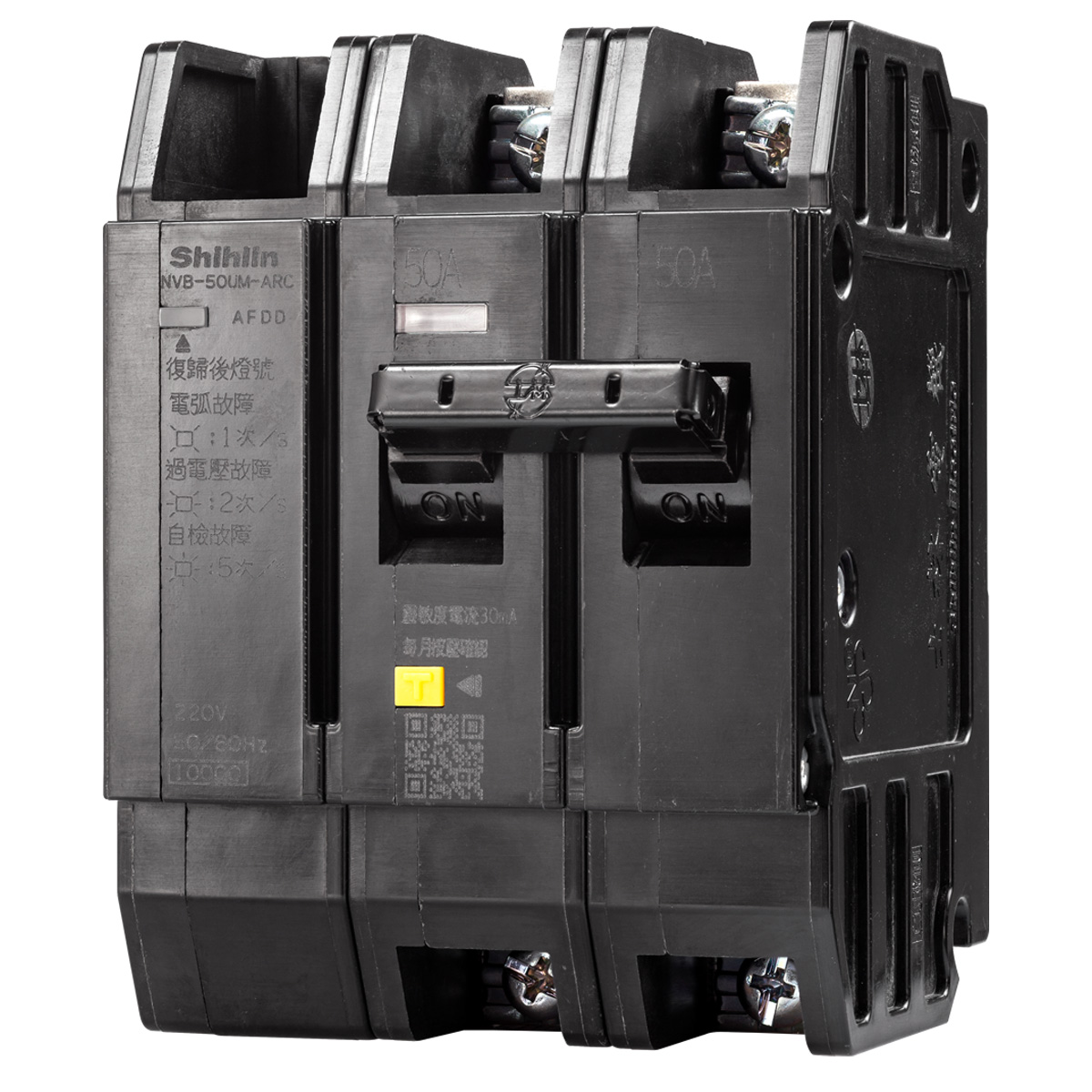

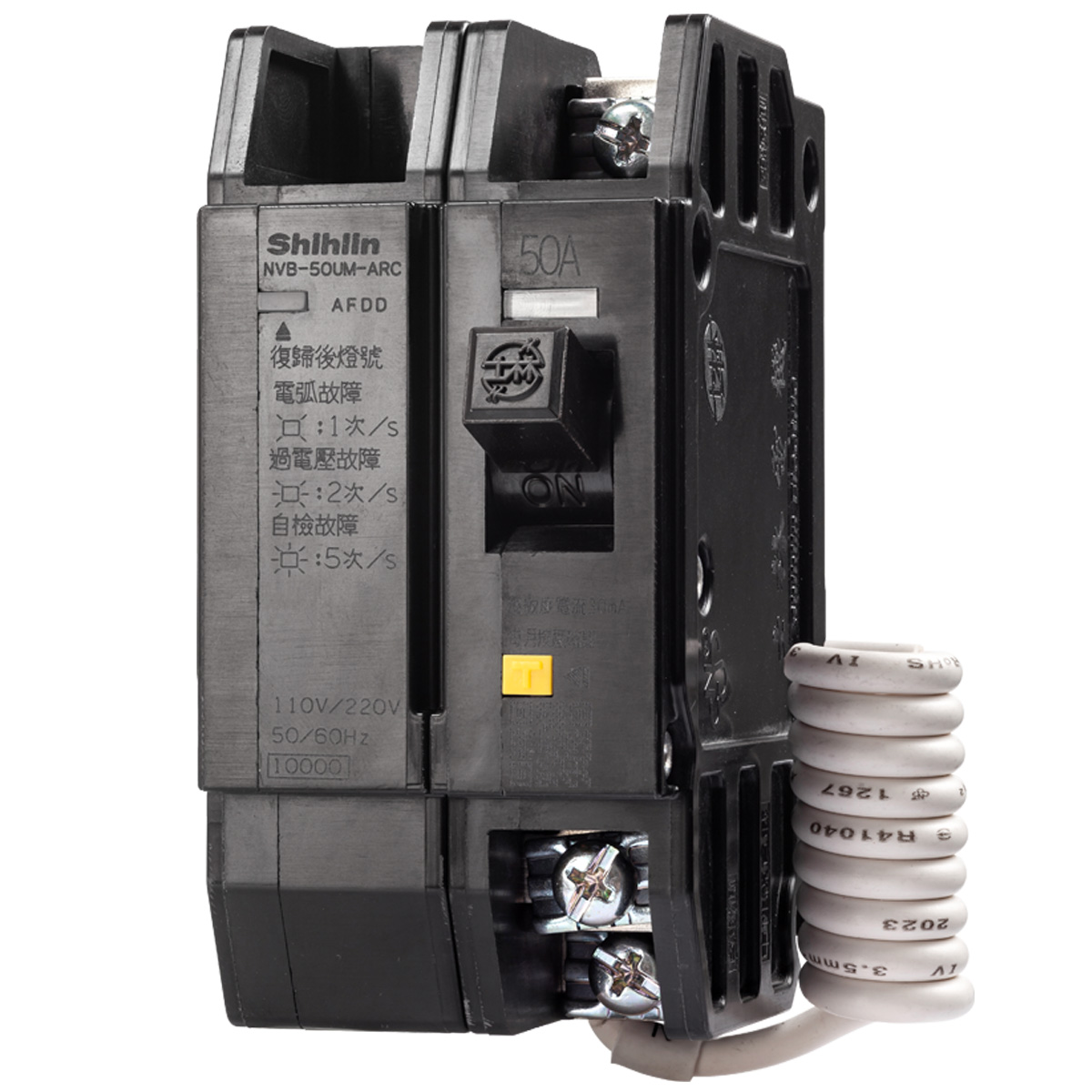

• NVB-50UM-ARC電弧故障斷路器

• 過電流跳脫方式----熱動電磁式

• 漏電跳脫方式----電子偵測機械式跳脫

• 符合標準：IEC 62606、IEC 61009

• 額定使用電壓：110~220V

• 額定電流：15.20.30.40.50A

• 極數： 2P1E(1P2線式). 2P2E

• 額定靈敏度電流：30 (15.100.200.300.500)mA

• 額定動作時間：0.1秒(高速型)

• 啟斷容量：
  • Icn / Ics：
    1P 110V：10 / 7.5 kA (sym)  220V：10 / 7.5 kA (sym)
    2P 220V：10 / 7.5 kA (sym)

• 黃色漏電測試鈕

曲線圖

• NVB-50UM-ARC動作特性曲線圖(38.01 KB)
• NVB-50UM-ARC溫度補正曲線圖(100.58 KB)

曲線圖ＤＷＧ

• NVB-50UM-ARC動作特性曲線圖-DWG(262.78 KB)
• NVB-50UM-ARC溫度補正曲線圖-DWG(184.53 KB)
